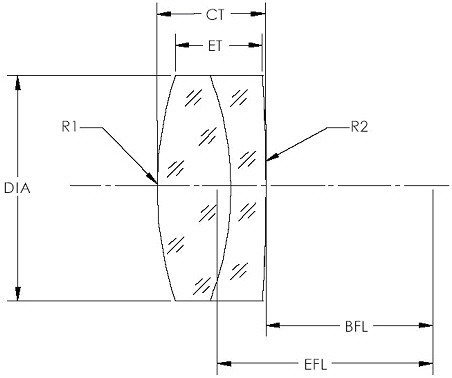

EFL : 有效焦距
SD : 二极管到镜头距离
NA : 数值孔径
CA : 有效通光孔径
CT : 中心厚度
ET : 边缘厚度
DIA : 外径
中心设计波长：650nm
镀膜：常规635nm～670nm
透镜参数表：
编号 | EFL（mm） | SD（mm） | NA | CA（mm） | D（mm） | CT（mm） | ET（mm） |
LDL2A | 15 | 13.2 | 0.18 | 5.4 | Ф6.5 | 3.6 | 2.83 |
LDL2B | 51.98 | 49.3 | 0.15 | 15-16 | Ф17 | 5.14 | 3.8 |
LDL2C | 113 | 107.88 | 0.14 | 32 | Ф33.9 | 10.3 | 7.6 |
LDL2D | 127 | 120 | 0.16 | 40 | Ф41.9 | 11.8 | 8.0 |
LDL2E | 35 | 32.3 | 0.20 | 14 | Ф15 | 5.2 | 3.6 |
LDL2F | 11.2 | 10.8 | 0.18 | 4.4 | Ф5 | 3 | 2.5 |
LDL2G | 19.2 | 18.5 | 0.16 | 6 | Ф6.6 | 3.15 | 2.6 |
LDL2H | 25.1 | 23.8 | 0.16 | 8 | Ф10 | 4.8 | 3.8 |
LDL2J | 11.8 | 10.26 | 0.17 | 4 | Ф5 | 3.5 | 3.0 |
LDL2I | 9.2 | 8.8 | 0.22 | 4 | Ф5 | 3.5 | 2.8 |
